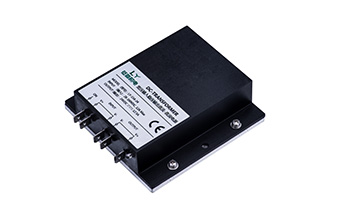

經過嚴苛的系列測試，三年以上的風場連續運行測試驗證。該國產電源具有更寬的工作電壓，更高的工作效率，更優的散熱效率，更好的動態性能。可無縫替換原進口型的TYPE154-24型DC-DC電源.
詳詢：021-38613585或發郵件至zcc@lymetech.com, lht@lymetech.com

1 產品特點

產品特點：
序號	特點
1	寬輸入電壓調制比: 1:5.7
2	效率最高可超過95.5%
3	出色的動態性能，非常低的輸入紋波和噪聲
4	采用打嗝模式進行過流，短路保護
5	較高的功率密度
6	可恢復的輸入防反接保護
7	滿足EN55022A 類電磁兼容指標，獲得CE認證
8	滿載功率輸出沒有降額
9	熱關斷保護
10	LED 電源狀態指示

2 電氣參數

參數	條件	最小	典型	最大	單位
輸入?yún)?shù)
輸入電壓范圍	/	28	48	160	Vdc
最大輸入電流	/	/	/	13	A
空載輸入電流	Vin=Vinnom[1]標稱輸入電壓 Vin=2Vinnom[1]2倍標稱輸入電壓	/	30 20	/	mA
關斷輸入電流	Vin=Vinnom	/	25	/	mA
沖擊電流	/	/	TBD	/	A2s
輸入折射電流紋波	Vin=Vinnom,Io=Ionom	/	350	/	mApp
輸出參數
輸出電壓額定值	Vin=Vinnom,Io=Ionom	23.52	24	24.48	Vdc
輸出電壓調整率
輸入調整率	Vin=Vinmin~Vinmax,Io=Ionom	/	/	0.2	%
負載調整率	Vin=Vinnom,Io=0.1Ionom~0.9Ionom	/	0.6	/	%
輸出電壓紋波和噪聲(5MHz~20MHzBandwidth)
Peak-peak	Fullload,10uFALCAPand0.1uMLCC	/	100	200	mV
RMS		/	40	80	mV
輸出電流	/	0	/	12.5	A
動態性能
輸出電壓對電流變化的瞬態響應	Vin=Vinnom標稱輸入電壓
輸出電流正向變化	6.25A~9.327,0.5A/us	/	240		mV
反向輸出電流變化	6.25A~9.327,0.5A/us	/	240		mV
整定時間	6.25A~9.327,0.5A/us	/	200	/	us
輸出電流正向變化	0.2A~4.2A,0.5A/us	/	480		mV
反向輸出電流變化	0.2A~4.2A,0.5A/us	/	480		mV
整定時間	0.2A~4.2A,0.5A/us	/	200	/	us
輸出電流正向變化	1.25A~11.25,0.5A/us	/	480		mV
反向輸出電流變化	1.25A~11.25,0.5A/us	/	480		mV
整定時間	1.25A~11.25,0.5A/us	/	1000	/	us
開通瞬態
輸出電壓開通過沖	/	/	/	5	%
啟動時間，on/off控制信號	/	/	300	400	ms
啟動時間，輸入建立后	/	/	300	400	ms
輸出電壓上升時間	輸出電壓從0上升到穩壓精度范圍內的時間	1	/	50	ms
最大容性負載	/	/	/	1500	μF
效率
半載	Vin=Vinn8om	95	95.5	/	%
滿載	Vin=Vinnom	93.5	94	/	%
半載	Vin=2Vinnom	93	93.5	/	%
滿載	Vin=2Vinnom	92.5	93	/	%
特征值
開關頻率	/	/	70	/	kHz
開關邏輯控制 (參考輸入負)
低邏輯	/	/	/	/	V
高邏輯	/	TBD	/	TBD	V
開關電流	/	/	/	TBD	mA
通用參數
絕緣電壓	Input to case	2800			Vdc
絕緣阻抗		100			MΩ
平均無故障時間	/	/	TBD	/	Mhours
重量	/	/	400	/	grams





3 輸入輸出保護特性

輸入輸出保護特性
項目	單位	最小值	典型值	最大值	備注
輸入欠壓保護點	Vdc	21.5	22	22.5	Io=Ionom，可自動恢復
輸入欠壓恢復點	Vdc	23.5	24	24.5
輸入過壓保護點	Vdc	168	170	172	Io=Ionom，可自動恢復
輸入過壓恢復點	Vdc	163	165	167
輸出過壓保護點	Vdc	25	/	28	可自動恢復
輸出過流/短路保護	%	110	＜120		打嗝模式；打嗝周期800±400ms
過溫保護	℃	90	95	100	當機殼溫度達到95℃以上時，電源才能發生過溫保護關閉輸出，可自動恢復

4電源狀態指示燈

指示標識	顏色	指示燈狀態	備注
電源狀態指示燈	藍色	藍燈常亮	輸入、輸出都正常
		熄滅	沒有輸出

5電磁兼容要求

電磁兼容/EMC:
項目	指標要求	參考標準
傳導發射(CE)	CLASSA	EN55022
輻射發射(RE)	CLASSA	EN55022
ESD	接觸6KV，空氣放電8KV	EN61000-4-2，GB/T17626.2
Surge	差模：±2kV；共模：±4kV；	EN61000-4-5
EFT	±2kV	EN61000-4-4
RS	80-1000MHZ，10V/m	EN61000-4-3
CS	0.15-80MHZ，10V/m	EN61000-4-6

6 環境適應性要求

環境適應性要求/Environmental Requirements:
項目	單位	最小值	典型值	最大值	備注
工作溫度	℃	-40	25	85	機殼溫度
儲存溫度	℃	-55	25	125	電源不工作
相對濕度	%	10	/	95	無凝露，電源模塊能正常工作
振動 Vibration	正弦掃頻：頻率范圍10~150Hz；加速度2.0g；掃頻速率：1oct/min；最大位移0.15mm；每個方向試驗時間4h。				參考GB/T2423.10-2008

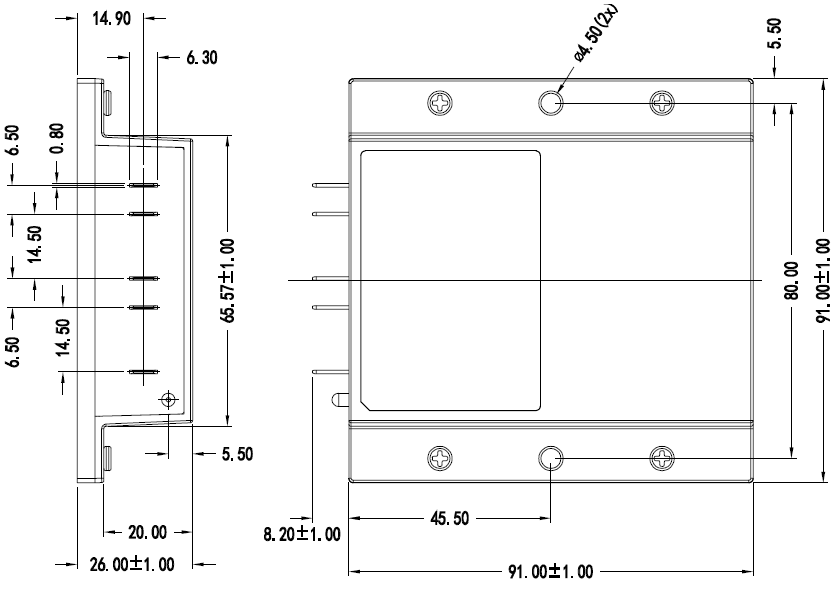

7 機械圖紙

8針腳說明

針腳號	功能	電氣描述
1	On/Off	接輸入正極電源工作 懸空電源關閉
2	輸入正	輸入正
3	輸入負	輸入負
4	輸出負	輸出負
5	輸出正	輸出正

注:請使用FDD 1.25-250或FDD 2-250型全絕緣護套插簧進行接線。
